HWASHI 165KG полезная машина для сварки металлических листов
ОписаниеРобот с точки сварки
Робот для точечной сварки может сочетаться с сварочной машиной MIG, сварочной машиной TIG, точечной сваркой, алюминиевой сварочной машиной и лазерной сварочной машиной.
Технический параметр робота для точечной сварки
|
Модель
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
|
DOF
|
6
|
|
Режим вождения
|
Сервоуправление переменным током
|
|
Эффективная нагрузка
|
8 кг
|
10 кг
|
20 кг
|
50 кг.
|
165 кг.
|
|
Точность повторения
|
± 0,05 мм
|
|
Рабочий радиус
|
1400 мм
|
1589 мм
|
1595 мм
|
1950 мм
|
2483 мм
|
|
Вес
|
180 кг
|
180 кг
|
290 кг
|
600 кг
|
1300 кг
|
|
Диапазон движения ((°)
|
J1
|
± 170
|
± 170
|
± 170
|
± 180
|
± 180
|
|
J2
|
± 120 ~ 85
|
± 120 ~ 80
|
±132~-95
|
±130 ~ 90
|
± 80 ~ 60
|
|
J3
|
± 85 ~ 165
|
± 85 ~ 165
|
±73~-163
|
±75~-210
|
±80~-190
|
|
J4
|
± 180
|
± 180
|
± 180
|
± 360
|
± 360
|
|
J5
|
±135
|
±135
|
±133
|
±115
|
±115
|
|
J6
|
± 360
|
± 360
|
± 360
|
± 360
|
± 360
|
|
Максимальная скорость ((°/с)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
Сила
|
4 кВА
|
4 кВА
|
6 кВА
|
14 кВА
|
31 кВА
|
|
Напряжение
|
380 или 220 В
|
|
Частота
|
50 или 60 Гц
|
Рабочий процессИзSРобот для сварки горшка
1) Ручная загрузка заготовки к фиксатору на стационарном столе станции 1;
2) Начать сварку;
3) Робот и сварочная машина будут делать сварку на заготовке в соответствии с предварительно установленной программой;
4) Заваривание завершено;
5) Во время сварки станции 1 станция 2 загружается и фиксируется синхронно.
6) Цикл работы
Процессы сваркиИзSРобот для сварки горшка
Роботы HWASHI обеспечивают максимальный рабочий диапазон и могут быть установлены с нескольких сторон для повышения гибкости системы.Различные источники сварной энергии могут быть сочетаны для удовлетворения различных требований к сварке и реализации различных процессов сварки..
Эффект от примененияИзSРобот для сварки горшка
1. двойной станции фиксированный макет стола может реализовать долгое время непрерывной сварки, эффективность сварки и качество сварки значительно улучшилось;
2Фиксированный стол осуществляет зажимание заготовки одновременно и автоматически осуществляет чередование сварки продукта, так что деформация эффективно контролируется.
3Эта машина может достичь автоматической сварки с ручной загрузкой материала. Она также может улучшить качество сварки и эффективность сварки. Более того, она может снизить стоимость производства.Проблема нестабильного качества и низкой эффективности производства, вызванная чисто ручной работой, была решена.
4. робот заменит ручную сварку. сварная промышленность является высокорисковой отраслью, высокая температура, лучевой свет и дым сварки оказывают определенное влияние на физическое и психическое здоровье работников;
5Это неизбежная тенденция использовать роботов для замены сварочных роботов в сварке, что является не только продвижением рынка, но и требованием технологического обновления.

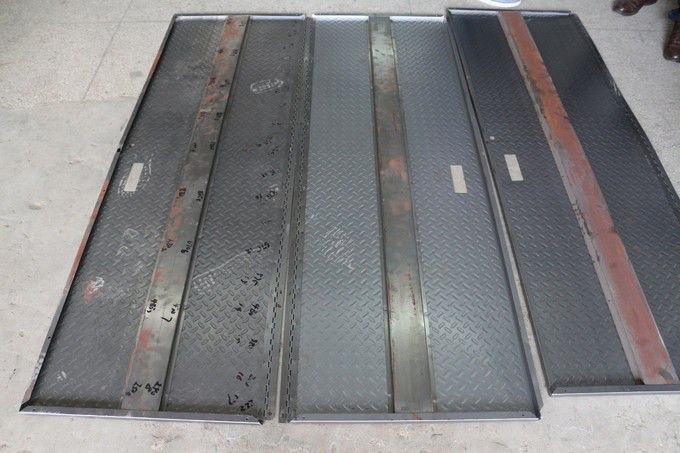

Образцы сваркиИзSРобот для сварки горшка
Другие оборудование, связанное сВSРобот для сварки горшка
Сварный позиционировщик
1Он может работать в координации с роботом, чтобы обеспечить постоянную скорость и положение сварки и обеспечить более высокое качество сварки.
2Используйте импортированный сервомотор с высокой точностью редуктора, высокой точностью вращения, точным позиционированием и сильной несущей способностью.
3. поворачивая заготовку, закрепленную на рабочем столе, под требуемый угол сварки.
Предоставьте 7-ой оси индивидуальной машины
1Увеличить рабочий диапазон робота, чтобы решить недостатки ограниченного рабочего диапазона, вызванные ограниченным диапазоном движений робота.
2Установка роботов с подвижной рельсой: робот может ходить в одиночку или ходить с соответствующим электропитанием и кабинетом управления роботом в целом в соответствии с условиями работы на месте клиентов.
3Специальный защитный механизм для предотвращения распыления сварки или пыли в воздухе, которые могут привести к плохому воздействию деталей.
4Для того, чтобы адаптироваться к различным условиям различных клиентов, быть в состоянии сделать различную конфигурацию и установку для клиента.
Интеграция роботов
В дополнение к системам роботов HWASHI, мы также можем интегрироваться с международными брендами роботов для предоставления полных решений для роботов сварки.
Роботные корпуса и образцы сварки
