Hwashi MFDC Двухголовочный аппарат для точечной сварки для зажимов с обручем для ствола | Двухточечная прецизионная сварка
Две сварные швы. Один цикл. Нулевая асимметрия.
Представляем аппарат для точечной сварки с двумя головками Hwashi MFDC для зажимов с обручем для ствола— специализированный среднечастотный инверторный аппарат для точечной сварки постоянным током, разработанный с нуля для одновременной двухточечной сварки зажимов для бочкообразных обручей. Разработан для производителей барабанов, которым требуется симметричное качество сварки, высокая производительность и надежная работа при обработке оцинкованных стальных обручей и стальных обручей с покрытием.
Описание продукта

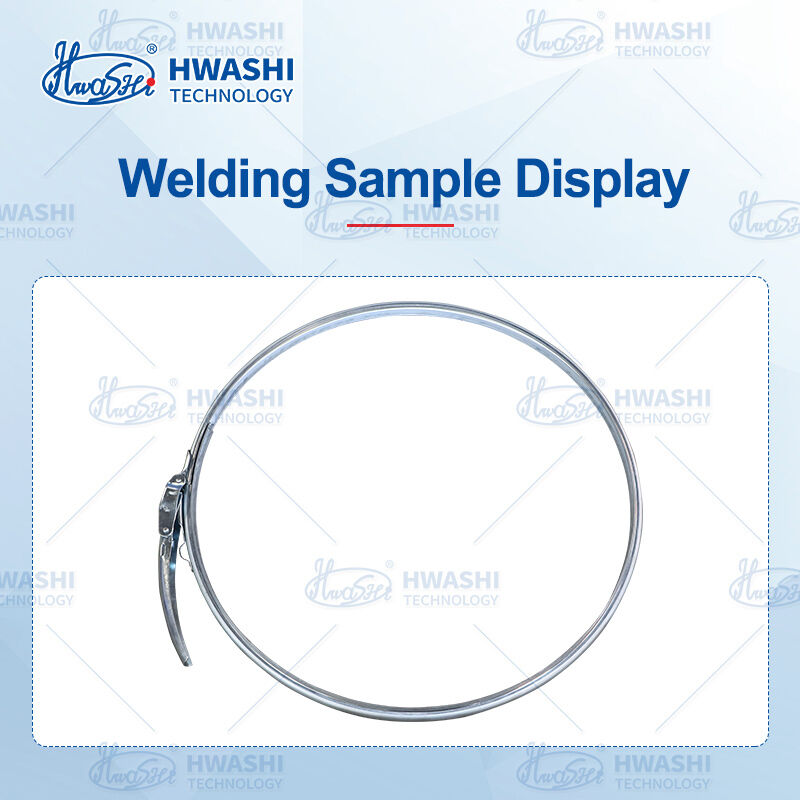

Зажим для обруча ствола имеет две точки крепления — по одной с каждой стороны защелки. Если какой-либо сварной шов не удастся, обруч ослабнет, уплотнение сломается, и содержимое вытечет. Стопорный зажим является наиболее важным соединением во всем узле обруча ствола и находится под постоянным механическим напряжением каждый раз, когда ствол открывается, закрывается и транспортируется.

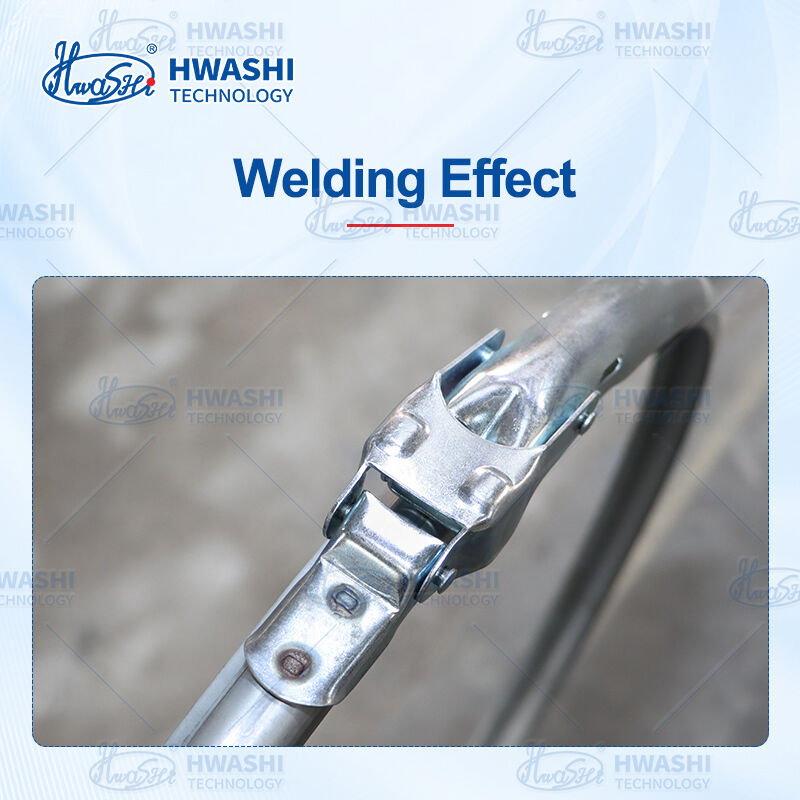

Аппарат для точечной сварки с двумя головками Hwashi MFDC устраняет асимметрию сварного шва, сваривая обе точки крепления одновременно с независимо контролируемыми, но идеально синхронизированными током и давлением. Обе головки срабатывают в одном и том же цикле, каждый раз производя два сварных шва с одинаковым размером самородка, одинаковой проплавляемостью и одинаковой силой натяжения.
Питаться отИнверторная технология MFDCРаботая на частоте 1000 Гц, эта машина подает быстрые, концентрированные импульсы энергии, которые формируют твердые самородки до того, как цинковое покрытие может испариться, что делает ее идеальной для обручей из оцинкованной стали без брызг, следов подгорания или повреждения покрытия.пневматическая система зажимаспециально разработан для изогнутой геометрии обручей цилиндра, обеспечивая полный и равномерный контакт электрода с цилиндрическими поверхностями.
Свремя цикла всего 3–5 секунд на пяльцы(включая погрузку и разгрузку) и101 сохраненная программа сварки.Для мгновенного переключения между спецификациями один оператор может обрабатывать сотни обручей за смену с постоянным качеством сварки сертифицированного уровня.
Подробная информация о продукте
Принцип работы
Машина выполняет весь процесс сварки стопорного зажима в полностью автоматическом цикле:
- Нагрузка— Оператор помещает обруч ствола и стопорный зажим в специальное приспособление.
- Зажим— Пневматическая система фиксирует заготовку и позиционирует оба электрода в точках крепления стопорного зажима.
- Сварка— Обе сварочные головки MFDC срабатывают одновременно с синхронизированным током и давлением, образуя два одинаковых сварочных самородка.
- Держать— Электроды поддерживают давление во время затвердевания, чтобы обеспечить полное формирование самородков.
- Выпускать— Электроды втягиваются, приспособление открывается для снятия детали.
Автоматический цикл, управляемый ПЛК, управляет каждым шагом — без ручного запуска, без необходимости определения времени, без изменений, зависящих от оператора.
Ключевые особенности
| Особенность | Выгода |
|---|
| Одновременная сварка двумя головками | Обе точки крепления фиксатора сварены за один цикл с одинаковыми параметрами — исключает качественную асимметрию между левым и правым соединениями. |
| Инверторная технология MFDC (1000 Гц) | Быстрое нарастание тока, короткая продолжительность сварки — предотвращает испарение цинка на оцинкованных кольцах, устраняет брызги и следы пригорания, экономит более 30 % энергии по сравнению с переменным током. |
| Точность регулирования тока ±1% | Стабильное качество самородков на протяжении каждого цикла сварки — соответствует требованиям сертификации упаковки ООН для производителей барабанов. |
| Крепление с изогнутой поверхностью | Электроды и установочные блоки нестандартной формы, разработанные с учетом геометрии обруча, обеспечивают полный и равномерный контакт с цилиндрическими поверхностями независимо от диаметра обруча. |
| Полностью автоматический сварочный цикл | Последовательность действий, контролируемая ПЛК, от зажима до освобождения — исключает человеческую изменчивость, новые операторы обеспечивают такое же качество, как и ветераны |
| 101 сохраненная программа сварки. | Мгновенный вызов пяльцев разных размеров, толщины полос и конструкций пряжек — замена за считанные минуты без контрольных сварных швов |
| Время цикла 3–5 секунд | Сотни готовых пялец за смену от одного оператора — максимальная производительность |
| Пневматический зажим и активация электрода | Быстрая, повторяемая работа, отсутствие ручной регулировки деталей — равномерное приложение усилия. |
| Трехфазный балансный вход | Коррекция коэффициента мощности не требуется — снижает нагрузку на сеть и устраняет штрафы за реактивную мощность. |
Технические характеристики
| Элемент | Спецификация |
|---|

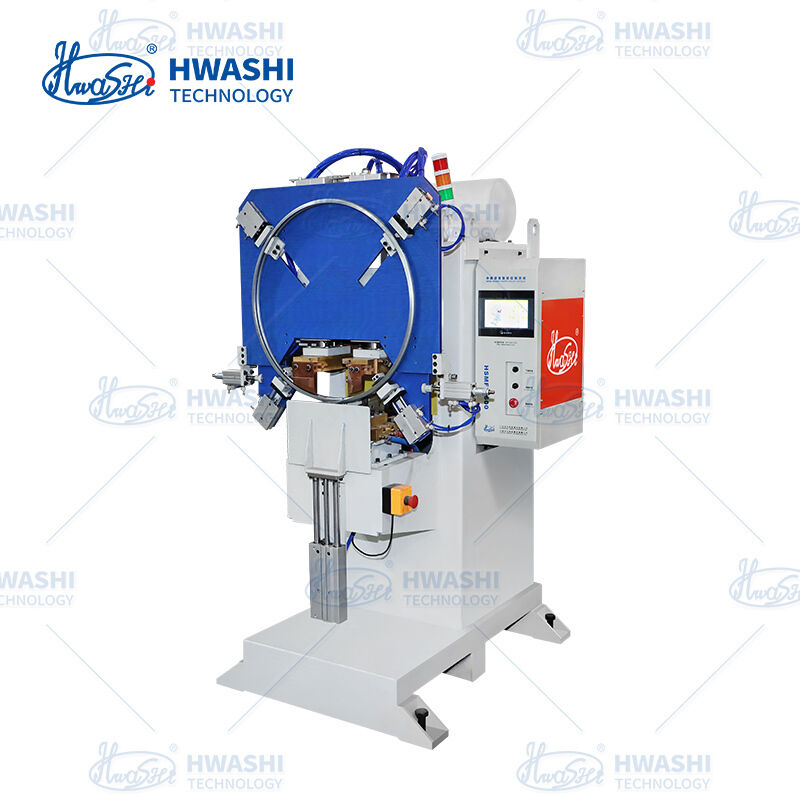

| Тип машины | Вертикальный двухголовочный аппарат для точечной сварки MFDC |
| Сварочные головки | 2 (слева и справа, независимое управление, одновременно) |
| Частота инвертора | 1000 Гц |
| Входное напряжение | Трехфазное 380 В ±10%, 50/60 Гц |
| Номинальная мощность | 63/100/150 кВА на голову (по выбору) |
| Макс. Вторичный ток | До 20 000 А на голову |
| Рабочий цикл | 50% |
| Точность текущего контроля | ±1% |
| Ход электрода | Верхний 80 мм / Нижний 30 мм |
| Электродная сила | 200–1500 Н (пневматический, регулируемый) |
| Диапазон времени сварки | 1–999 мс |
| Автоматическое время цикла | 3–5 с/шт (включая загрузку/выгрузку) |
| Сохраненные программы | 101 |
| Режим работы | Ручная загрузка/автоматический цикл сварки |
| Пневматическая подача | 0,4–0,6 МПа |
| Охлаждение | Водяное охлаждение (замкнутый контур, контроль расхода) |
| Безопасность | Световые завесы, блокировки, аварийный останов, защита от перегрузки, сигнализация низкого давления. |
| Сертификация CE | Да |
