Автоматическая машина для производства клеток IBC Hwashi

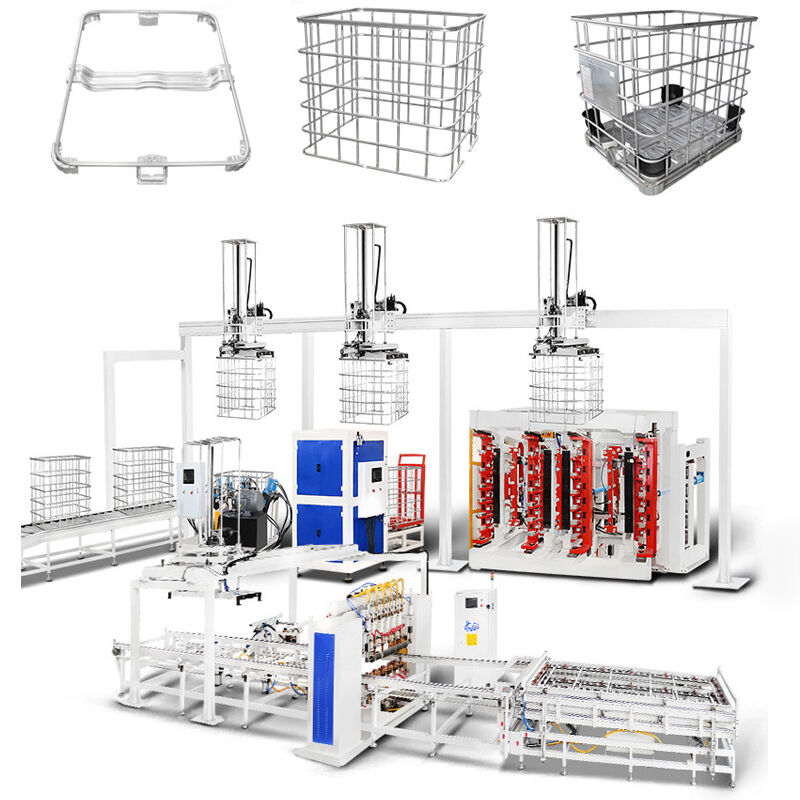

Hwashi IBC Cage Frame Automatic Welding Machine - это специализированная производственная линия, предназначенная для производства клеточных рамок IBC.Механическая рука для разгрузки сетки, конструкция обращения сетки, автоматическая машина для изгиба рамы, блокировочная машина, машина для пробивания отверстий и перфорации, и автоматическая двигательная механическая рука производственной линии.Для полной линии требуется всего 2-3 оператора, которые просто загружают материалы в начале и разгружают готовые продукты в конце..
Ключевые преимущества
Эффективное потребление энергии:Передовые технологии сварки и материалы обеспечивают высокоэффективное соотношение энергии и потребления, демонстрируя экологическую осведомленность и поддерживая устойчивое развитие.
Удобный интерфейс:Интуитивно понятный интерфейс упрощает работу, снижает затраты на обучение и повышает эффективность работы.
Технические спецификации
- Эффективность сварки: 50 секунд на кусок
- Источник сварки: 4 комплекта MF DC источник питания
- Опция платформы питания: однослойный или двуслойный
- Опция системы разгрузки: ручная разгрузка или автоматическая разгрузка механической рукой
Производственные мощности:50 секунд за штуку
Система основной рамы сварки
Четыре MF-трансформатора регулируют шесть наборов электродов сварки, обеспечивая оптимальное качество сварки для каждой точки.Двусторонняя техника сварки в стиле фортепиано значительно ускоряет процесс сварки, завершая каждую металлическую сетку в течение одной минуты.
Конструкция включает в себя верхний и нижний воздушные цилиндры для обеспечения плоских позиций сварки.

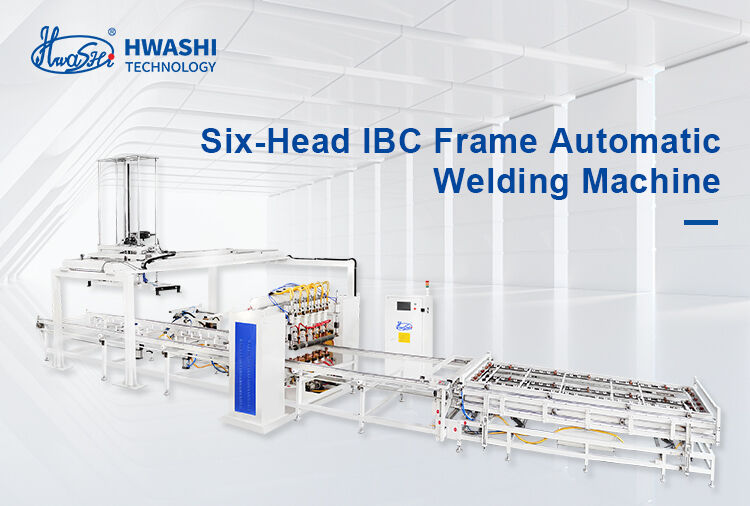

Шестиголовая автоматическая сварочная машина с IBC-каркасом
Система электросварки оснащена четырьмя комплектами передовых источников питания MF DC, позволяющих одновременно сваривать в шести различных точках.Двухслойный кормильщик светильников повышает эффективность, позволяя загружать материал на одном светильнике, в то время как сварка происходит на другом.

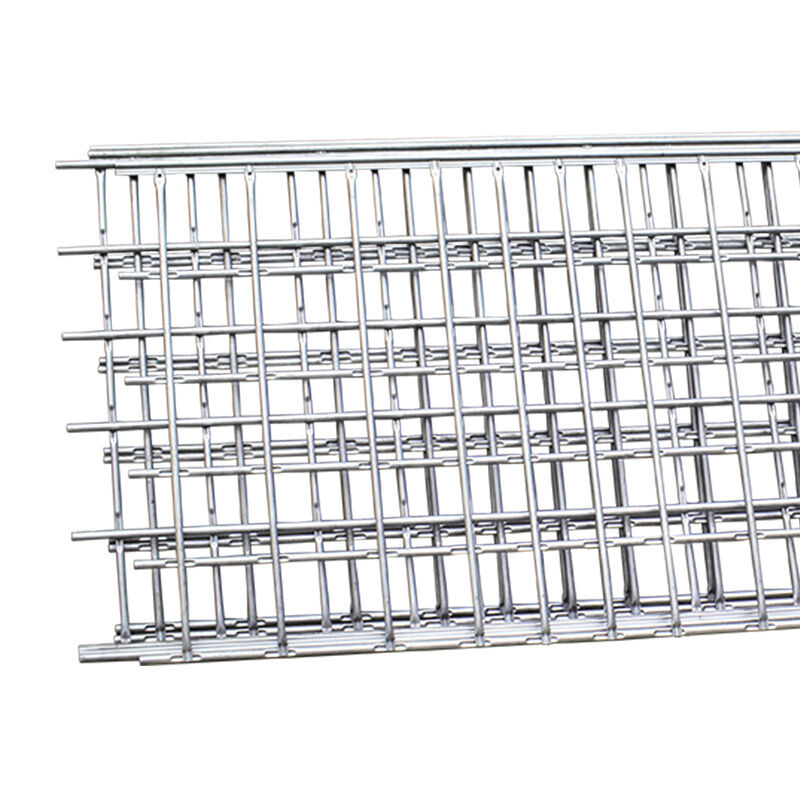

Плоская трубная сетка и твердое качество сварки
Сварный прибор преобразует трубы в отличительную плоскую конфигурацию сетки, обеспечивая прочные и прочные сварки.
Вертикальная двойная станция IBC Frame Bending Machine
Эта всеобъемлющая обработка гарантирует высокую точность изгиба с стабильной работой и замечательной эффективностью.
Сгибать плоскую сетку в квадратную форму
Сгибающая машина умело преобразует плоскую сетку в точно квадратные рамки, завершая процесс сгибания примерно за 20-25 секунд.
Особенности изгиба
- CNC-обработанный изгибающийся луч обеспечивает точные углы изгиба
- Каждая форма на изгибающейся балки может регулироваться вверх и вниз примерно на 3 мм, чтобы увеличить диапазон изгиба
- 120-градусный форм создает более гладкие углы изгиба
Строительство изгибающей рамы
Рама машины имеет прочную прямоугольную конструкцию с более толстыми стальными колоннами и крышкой в форме двери, обеспечивающей исключительную прочность и стабильность.
Гидравлическая станция давления
Специально разработанная для изгиба решетки палетных баков, эта гидравлическая станция формирует их в прямоугольные рамы с точными размерами (1200±5 мм) *(1000±5 мм),гарантирование оптимальной производительности изгиба.
Машина для блокировки клетки IBC
Это сплоченное устройство обеспечивает исключительную точность вставки, прочную прочность блокировки и бесшовное сочетание стабильности и эффективности.
Эффективность и качество блокировки
Регулируемая зажимающая рука
- Подходит для различных металлических клеток IBC для более широкого рабочего диапазона
- Гидравлическая и пневматическая конструкция повышают эффективность машины
- Проектированные для автоматического соединения сторон труб
Гидравлическая пленка
Гидравлическая система создает плотные зажимательные точки для труб, предотвращая трещины металлической клетки.
Гидравлическая станция давления
Оборудовано устройством автоматической передачи для обеспечения плавного и эффективного производства металлической клетки.
IBC Клетковая машина для пробивания и пробивания отверстий
Эта машина делает отверстия на раме, чтобы обеспечить надежное крепление на базовой раме.
Эффективность и качество создания отверстий
Используя гидравлическую силу, полный процесс создания отверстий и прокола занимает примерно 25-30 секунд.
Особенности включают:
- Сдавливающие головки с прессовой формой
- Гидравлическая станция
- Панель определения местоположения ударной головки
- Лево-правый, передний-задний регулируемый панель распознавания для более широкого диапазона позиционирования
Сварная машина IBC Cage Base Frame
Эта горизонтальная конструкция с 7 сварочными головками автоматически завершает сварочную работу базовой рамы. Операторам нужно только загрузить материалы, а сваренные поддоны автоматически разгружаются.
Характеристики продукта
- Горизонтальная конструкция с 7 сварочными головками для полной сварочной работы базовой рамы
- Автоматическая разгрузка сварных поддонов
- 3 комплекта источников питания MF DC 250KVA
- Повышает качество продукции и скорость производства при одновременном снижении затрат
- Решает проблемы с качеством сварки, вызванные ручной работой
- Более высокая производительность и уровень автоматизации
Таблица технических характеристик
| Наименование продукта |
Линия производства каркасов IBC |
Стиль |
однорядный /двойной ряд |
| Максимальная ширина сварки |
1200 мм |
Максимальная длина сварки |
4250 мм |
| Бренд |
Хваши |
Цвет |
синий/желтый/по индивидуальности |
| Оборудование мощности |
350/400 кВА |
Место производства |
Провинция Чжэцзян, Китай |
| Напряжение |
3p 380В |
Материал |
Оцинкованные трубы |
| Толщина трубы |
1-2 мм |
рабочий цикл |
20% |
| Диаметр трубы |
14-20 мм |
Частота |
50Hz/60HZ |
| Способ загрузки трубы |
Ручная работа/2 |
Размер кабеля |
≥ 70 мм3 |
| Рабочая способность |
350-450 ((480-550) штук/8 часов |
Размер воздушной трубы |
G1 |
| Спрос на рабочую силу |
2-3 работы |
Размер водопровода |
G1 1/4 |
Особенности планировки производственной линии
- Система подачи резервуаров: подходит для заводов с отдельными мастерскими для дующих машин и клеток
- Испытательные резервуары, перевозимые транспортером в цех с клетками без вмешательства человека
- IBC Площадь размещения сгибаемой, сжимаемой и пробитой клетки
- Зона хранения сварных поддонов
- Автоматический путь сборки поддонов
- Станция сварки поддонов
- Область сборки вращающейся клетки и поддонов
- Конструкция безопасного прохода
- Площадка для подставки поддонов с автоматическим питанием
