Линия производства каркасов IBC контейнеров, сварочное оборудование, станки
Автоматическая система сварки каркасов IBC
Автоматическая сварочная машина для каркасов IBC Hwashi имеет усиленную конструкцию портала с высокой жесткостью и стабильной работой. В сварочной системе используется инверторный источник питания средней частоты для повышения эффективности и экономии электроэнергии.
Основные характеристики
- Эффективность сварки: 50 секунд на деталь
- Источник сварки: 4 комплекта источников питания постоянного тока MF
- Опция платформы подачи: однослойная или двухслойная
- Опция системы разгрузки: ручная разгрузка или автоматическая разгрузка механической рукой
Производственная мощность: 50 секунд на деталь
Система сварки основной рамы
Четыре комплекта трансформаторов MF управляют шестью сварочными электродами для обеспечения оптимального качества сварки. Двусторонний стиль сварки типа «пианино» ускоряет процесс сварки, завершая каждую металлическую сетку примерно за одну минуту.
Конструкция верхнего и нижнего воздушных цилиндров обеспечивает плоское положение сварки, а сварочные электроды с винтовым дизайном повышают долговечность.

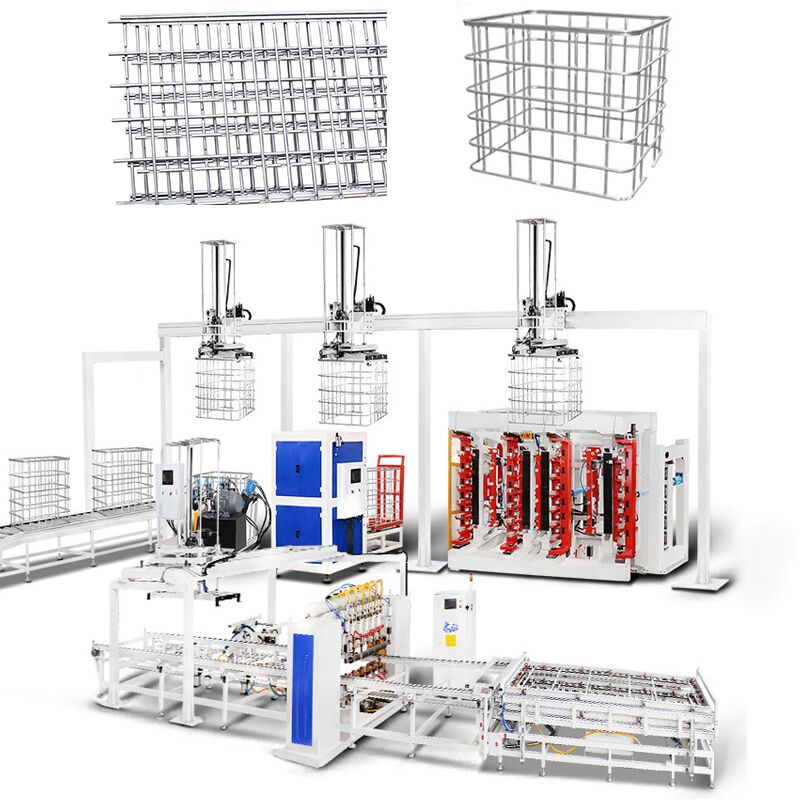

Автоматическая сварочная машина для каркасов IBC с шестью головками
Оснащенная 4 комплектами источников питания постоянного тока MF, эта машина выполняет 6 точечных сварных швов одновременно. Двухслойный фиксатор позволяет загружать материал, пока другой фиксатор проходит сварку.
Плоская трубчатая сетка и надежное качество сварки
Машина сваривает трубы в плоскую сетку с прочным и надежным качеством сварки. Полный процесс сварки занимает примерно 60 секунд.
Вертикальный двухпозиционный гибочный станок для каркасов IBC
Этот гибочный станок обеспечивает высокую точность, стабильную работу и эффективность благодаря интегрированной обработке.
Процесс гибки
Преобразует плоскую сетку в квадратную форму за 20-25 секунд.
Особенности гибочной балки
- Гибочная балка с ЧПУ обеспечивает точные углы гибки
- Каждая форма регулируется вверх/вниз на 3 мм для увеличения диапазона гибки
- Конструкция формы на 120 градусов создает плавные углы гибки
Конструкция гибочной рамы
Прямоугольная рама станка с более толстыми стальными колоннами и панелями крышки в форме двери обеспечивает прочную и стабильную работу.
Гидравлическая станция
Предназначена для гибки сеток поддонов для резервуаров в прямоугольные рамы размером (1200 ± 5 мм) × (1000 ± 5 мм).
Машина для фиксации каркасов IBC
Интегрированная обработка обеспечивает высокую точность вставки, прочность фиксации и стабильную, эффективную работу.
Эффективность и качество фиксации
Гидравлическая фиксация концов трубчатой рамы выполняется за 25-30 секунд.
Регулируемый зажимной рычаг
- Более широкий рабочий диапазон для различных конструкций металлических каркасов IBC
- Гидравлическая и пневматическая конструкция повышает эффективность
- Автоматическое соединение сторон труб
Гидравлическая система обжима
Гидравлическая обжимная форма создает плотные точки обжима для предотвращения растрескивания металлического каркаса.
Устройство автоматической подачи
Автоматическое устройство подачи металлического каркаса обеспечивает плавное и эффективное автоматизированное производство каркасов.
Машина для изготовления отверстий и перфорации каркасов IBC
Создает отверстия на рамах для надежного крепления к базовым рамам.
Эффективность и качество изготовления отверстий
Процесс гидравлической перфорации выполняется за 25-30 секунд.
Компоненты машины
- Прессовочные головки с прессовочной формой
- Гидравлическая станция
- Панель позиционирования перфорационной головки
Регулируемая панель позиционирования влево-вправо, вперед-назад обеспечивает более широкий диапазон позиций перфорации.
Сварочный станок для базовых рам IBC
Горизонтальная конструкция с 7 сварочными головками для полной сварки базовой рамы. Оператор только обрабатывает загрузку/разгрузку, в то время как машина выполняет автоматическую сварку.
Особенности продукта
- Горизонтальная конструкция с 7 сварочными головками для завершения базовой рамы
- Автоматическая разгрузка сварных поддонов
- 3 комплекта источников питания MF DC 250 кВА
- Повышенное качество продукции и скорость производства при снижении затрат
- Устраняет нестабильное качество сварки при ручной работе
| Название продукта |
Линия производства каркасов IBC |
Стиль |
однорядный / двухрядный |
| Максимальная ширина сварки |
1200 мм |
Максимальная длина сварки |
4250 мм |
| Бренд |
Hwashi |
Цвет |
синий/желтый/на заказ |
| Оборудованная мощность |
350 кВА/400 кВА |
Место производства |
Провинция Чжэцзян, Китай |
| Напряжение |
3p 380 В |
Материал |
Оцинкованная труба |
| Толщина трубы |
1-2 мм |
Рабочий цикл |
20% |
| Диаметр трубы |
14-20 мм |
Частота |
50 Гц/60 Гц |
| Способ загрузки труб |
ручной/2 рабочих |
Размер кабеля |
≥70 мм3 |
| Производительность |
350-450 (480-550) шт./8 часов |
Размер воздушной трубы |
G1 |
| Потребность в рабочей силе |
2-3 рабочих |
Размер водопроводной трубы |
G1 1/4 |
Особенности системы подачи резервуаров
- Подходит для заводов с отдельными выдувными машинами и цехами каркасов
- Конвейерная транспортировка испытательных резервуаров в цех каркасов без вмешательства человека
- Система подачи резервуаров
- Зона размещения согнутых, обжатых и перфорированных каркасов IBC
- Зона складирования сварных поддонов
- Автоматический путь сборки поддонов
- Сварка поддонов
- Зона сборки вращающихся каркасов и поддонов
- Безопасный проход
- Зона складирования пластин поддонов / Автоматическая подача
