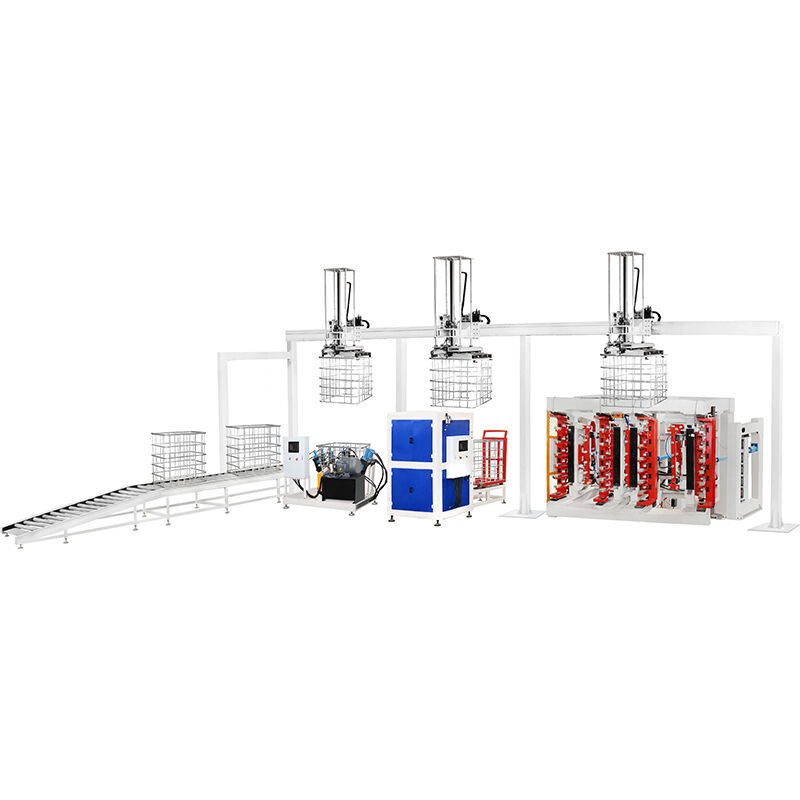

Полностью автоматизированная машина для производства клеток IBC
Автоматическая производственная машина Hwashi IBC представляет собой вершину производственных инноваций,объединение передовых технологий автоматизации с высокоточной инженерией для создания полного решения для производства клеток для средних контейнеров (IBC)Эта современная система преобразует сырье в высококачественные клетки IBC посредством полностью интегрированного, автоматизированного процесса, который обеспечивает исключительное качество, максимальную эффективность,и значительная экономия.
Усовершенствованные функции и технологии

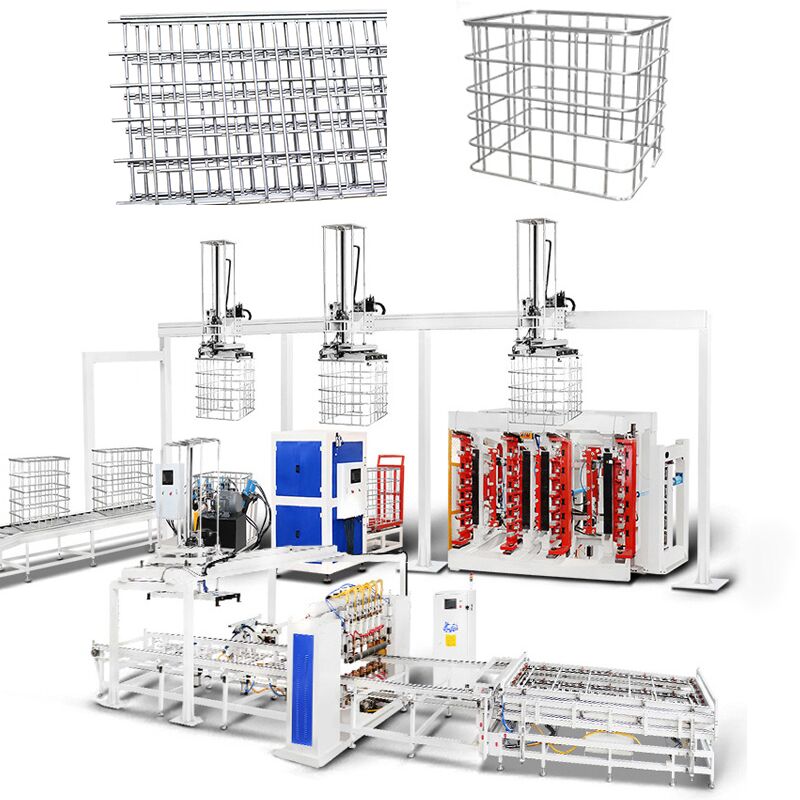

Полностью автоматизированная линия производства
- Интегрированная система, сочетающая в себе автоматическое сварка, разгрузка сетки, изгиб, блокировка, проходка отверстий и прокол
- Требуется только 3-4 оператора
- Возможность непрерывной работы 24 часа в сутки
- 80 клеток в час
Точное проектирование
- Многочисленные сварочные головки, работающие одновременно с технологией CNC для исключительной точности и стабильности
- 6-7 сварочных голов для достижения однородных результатов
- Точность измерений ± 0,1 мм
- 60 секунд за время цикла клетки
Обеспечение качества с помощью ИИ
- Интеллектуальная система обнаружения дефектов, которая в режиме реального времени определяет и исправляет производственные аномалии
- Автоматическая регулировка параметров
- Мониторинг и анализ в реальном времени
- Последовательный контроль качества
Основная рама сварки
Четыре комплекта МФ-трансформаторов регулируют шесть комплектов электродов сварки, обеспечивая оптимальное качество сварки для каждой точки сварки.Двусторонняя техника сварки в стиле фортепиано значительно ускоряет процесс сваркиКаждая металлическая сетка может быть завершена в течение одной минуты.электроды сварки имеют конструкцию винта, повышая долговечность при каждом использовании.
Шестиголовая автоматическая сварочная машина с IBC-каркасом
Система электросварки оснащена четырьмя комплектами передовых источников питания MF DC, позволяющих одновременно сваривать в шести различных точках.Двухслойный кормильщик светильников повышает эффективность работы - в то время как один светильник активно занимается сваркой, другой может беспрепятственно загружать материалы.
Плоская трубная сетка и твердое качество сварки
Сварный аппарат преобразует трубы в отличительную плоскую конфигурацию сетки, обеспечивая сварки с непревзойденной прочностью и надежным качеством.Процесс сварки эффективно завершается примерно за 60 секунд.
Вертикальная двойная станция IBC Frame Bending Machine
Двухстанционная изгибающая машина IBC обеспечивает высокую точность в изгибе, стабильную работу и замечательную эффективность.
Сгибать плоскую сетку в квадратную форму
Сгибающая машина преобразует плоскую сетку в точно квадратную раму примерно за 20-25 секунд.
Сгибающий пучок
- CNC-обработанный изгибающийся луч обеспечивает точные углы изгиба
- Каждая форма на изгибающейся балки может регулироваться вверх и вниз примерно на 3 мм, чтобы увеличить диапазон изгиба
- 120-градусная конструкция формы делает каждый угол изгиба более гладким
Сгибающая рама
Рама машины имеет прочную прямоугольную конструкцию с более толстыми стальными колоннами и крышкой в форме двери, обеспечивающей исключительную прочность и стабильность.
Гидравлическая станция давления
Специально разработанная для изгиба решетки для поддонов, изгибающая машина IBC формирует их в прямоугольные рамы с точными размерами (1200±5 мм) * ((1000±5 мм).
Машина для блокировки клетки IBC
Скрупулезно изготовлен как сплоченное устройство, обладающее исключительной точностью вставки, прочной прочностью блокировки и бесшовным сочетанием стабильности и эффективности.
Эффективность и качество блокировки
- Регулируемая сцепная рука, адаптированная к различным конструкциям металлических клеток IBC
- Гидравлическая и пневматическая конструкция повышают эффективность машины
- Проектированные для автоматического соединения двух сторон трубы
- Гидравлическая сцепляющая форма создает плотные сцепляющие точки для предотвращения трещин
- Гидравлическая станция давления с автоматическим устройством отправки обеспечивает бесперебойную производство
IBC Клетковая машина для пробивания и пробивания отверстий
Используется для создания отверстий на раме, так что полная рама может быть закреплена на базовой раме.
Эффективность и качество создания отверстий
- Сдавливающие головки с прессовой формой
- Гидравлическая станция
- Панель определения местоположения ударной головки
- Лево-правый, передний-задний регулируемый панель для более широкого диапазона позиционирования
Сварная машина IBC Cage Base Frame
Конструкция использует горизонтальную структуру и 7 сварочных голов для завершения сварки базовой рамы.Оператору нужно только загрузить и разгрузить продукт, пока машина выполняет автоматическую сварку.
Характеристики продукта
- Горизонтальная конструкция с 7 сварочными головками для сварочной работы базовых рамок
- Автоматическая разгрузка сварных поддонов
- 3 комплекта мощности MF DC 250KVA для повышения качества и производительности
- Решает проблему нестабильного качества сварки, вызванной ручной работой
- Более высокая производительность и уровень автоматизации
Технические спецификации
| Наименование продукта |
Линия производства каркасов IBC |
Стиль |
однорядный /двойной ряд |
| Максимальная ширина сварки |
1200 мм |
Максимальная длина сварки |
4250 мм |
| Бренд |
Хваши |
Цвет |
синий/желтый/по индивидуальности |
| Оборудование мощности |
350/400 кВА |
Место производства |
Провинция Чжэцзян, Китай |
| Напряжение |
3p 380В |
Материал |
Оцинкованные трубы |
| Прочность трубы |
1-2 мм |
Поручительная |
20% |
| Диаметр трубы |
14-20 мм |
Частота |
50Hz/60HZ |
| метод загрузки труб |
Ручная работа/2 |
Размер кабеля |
≥ 70 мм3 |
| работоспособность |
350-450 ((480-550) штук/8 часов |
Размер воздушной трубы |
G1 |
| спрос на рабочую силу |
2-3 работы |
Размер водопровода |
G1 1/4 |
Характеристики продукта - Система отправки резервуаров
- Подходит для заводов, отделяющих мастерскую для дующих машин и мастерскую для клеток
- Испытательные резервуары транспортируются транспортером в цех клеток без необходимости вмешательства человека.
- Включает область размещения клетки IBC согнутой, сжатой и пробитой
- Зона хранения сварных поддонов
- Автоматический путь сборки поддонов
- Сварка на поддонах
- Обратная клетка и зона сборки поддонов безопасное прохождение
- Площадь для хранения поддонов/автоматическое питание
Почему выбирать хваши?
- Более 20 лет опыта в области технологии сварки и автоматизации
- Сертификат ISO 9001 и одобрение CE по международным стандартам качества
- Техническая поддержка 24 часа в сутки и полный послепродажной сервис
- Настраиваемые решения, соответствующие вашим конкретным производственным потребностям
- Индустрия 4.0 готова с возможностями интеграции IoT
