Гибочный станок мастерски преобразует плоскую сетку в точно квадратную раму. Достижение процесса гибки примерно за 20-25 секунд подчеркивает эффективность машины и возможности быстрого производства.
Гибочная балка
-
Гибочная балка с ЧПУ используется для обеспечения угла гибки.
-
Каждая форма на гибочной балке может регулироваться вверх и вниз примерно на 3 мм для увеличения диапазона гибки.
-
Конструкция формы на 120 градусов делает каждый угол гибки более плавным.
Гибочная рама
Рама машины имеет прочную прямоугольную конструкцию, оснащенную более толстыми стальными колоннами и панелью крышки в форме двери, обеспечивая исключительную прочность и устойчивость.
Гидравлическая станция давления
Специально разработанный для гибки сеток для поддонов, гибочный станок IBC мастерски придает им форму прямоугольных рам с точными размерами (1200±5 мм)×(1000±5 мм). Эта гидравлическая станция гарантирует оптимальную производительность гибки.
Машина для фиксации каркаса IBC
Машина для фиксации каркаса IBC тщательно изготовлена как единое целое, обладающее исключительной точностью при вставке, высокой прочностью фиксации и плавным сочетанием стабильности и эффективности во время работы.
Эффективность и качество фиксации
Регулируемый обжимной рычаг:
Адаптированный к различным конструкциям металлических каркасов IBC, регулируемый обжимной рычаг расширяет рабочий диапазон машины.
Гидравлическая и пневматическая конструкция обжимного рычага повышает эффективность работы машины.
Обжимной рычаг также предназначен для автоматического соединения двух сторон трубы.
Гидравлическая обжимная форма:
Оснащенная гидравлической системой, обжимная форма создает плотные точки обжима для трубы, предотвращая растрескивание металлического каркаса.
Гидравлическая станция давления:
Оснащенная устройством автоматической подачи, гидравлическая станция давления обеспечивает плавный и эффективный производственный процесс для металлических каркасов.
Машина для изготовления отверстий и пробивки каркаса IBC
Машина для изготовления отверстий и пробивки каркаса IBC используется для формирования отверстия на раме, чтобы готовая рама могла быть закреплена на базовой раме.
Эффективность и качество изготовления отверстий
Машина для изготовления отверстий и пробивки использует гидравлическую силу. Для завершения всего процесса потребуется около 25-30 секунд.
a. Прессующие головки с прессующей формой
b. Гидравлическая станция
c. Панель позиционирования пробивной головки
Регулируемая панель позиционирования влево-вправо, вперед-назад может сделать положение пробивки в более широком диапазоне использования.

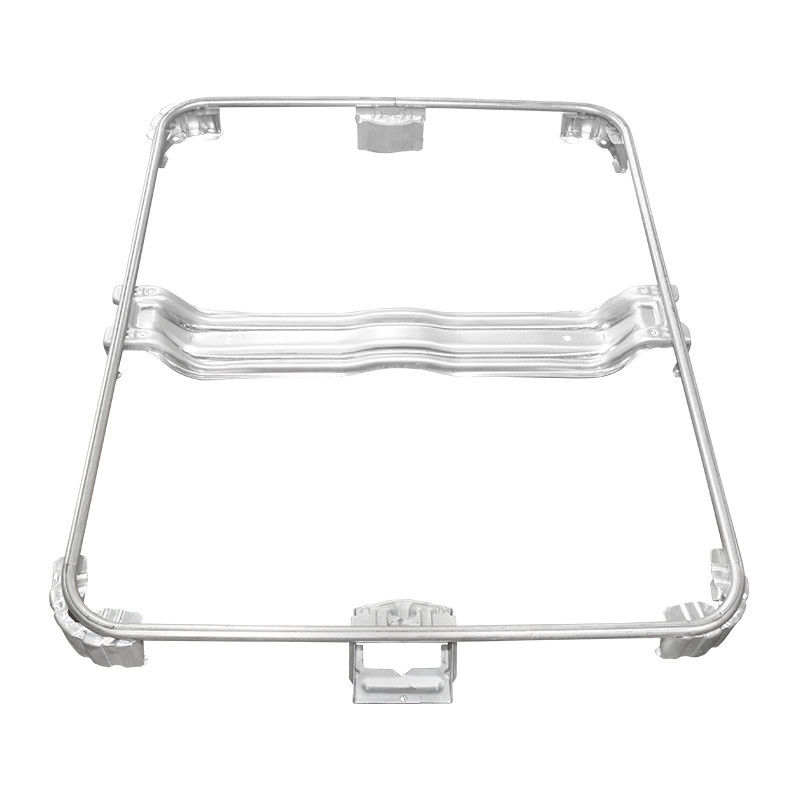

Сварочный аппарат для каркаса основания IBC
Конструкция сварочного аппарата для основания имеет горизонтальную структуру и 7 сварочных головок для завершения сварки основания. Оператору нужно только загружать и выгружать продукт. Машина будет выполнять сварку автоматически.
Особенности продукта:
1. Конструкция имеет горизонтальную структуру и 7 сварочных головок для завершения сварки основания. Оператору нужно только загружать.
2. Сварной поддон будет выгружаться автоматически. Машина будет выполнять сварку автоматически.
3. Он использует 3 комплекта MF DC 250KVA. Машина помогает повысить качество продукции и скорость производства, снизить производственные затраты.
4. Решить проблему нестабильного качества сварки, вызванную ручной работой. Более высокая скорость производства и уровень автоматизации.
|
Название продукта
|

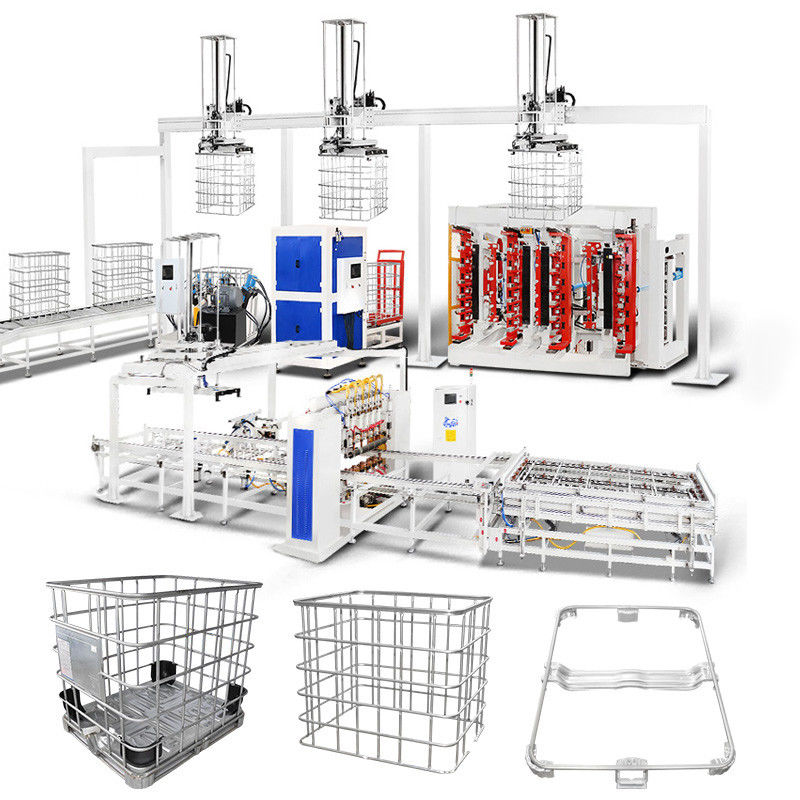

Линия производства каркасов IBC
|
Стиль
|
однорядный / двухрядный
|
|
Максимальная ширина сварки
|
1200 мм
|
Максимальная длина сварки
|
4250 мм
|
|
Бренд
|
Hwashi
|
Цвет
|
синий/желтый/на заказ
|
|
Оснащенная мощность
|
350 кВА/400 кВА
|
Место производства |
Провинция Чжэцзян, Китай
|
|
Напряжение
|
3p 380 В
|
Материал
|
Оцинкованная труба
|
|
Толщина трубы
|
1-2 мм
|
Рабочий цикл
|
20%
|
|
Диаметр трубы
|
14-20 мм
|
Частота
|
50 Гц/60 Гц
|
|
Способ загрузки труб
|
ручной/2 рабочих
|
Размер кабеля
|
≥70 мм3
|
|
Рабочая мощность
|
350-450 (480-550) шт/8 часов
|
Размер воздушной трубы
|
G1
|
|
Потребность в рабочей силе
|
2-3 рабочих
|
Размер водопроводной трубы
|
G1 1/4
|
Особенности продукта - Система отправки баков:
1. Эта система подходит для заводов, которые разделяют цех выдувных машин и цех каркасов.
2. Тестовые баки транспортируются конвейером в цех каркасов. Не требуется вмешательство человека.
3. Система отправки баков
4. Зона размещения согнутых, обжатых и пробитых каркасов IBC
5. Зона складирования сварных поддонов
6. Автоматический путь сборки поддонов
7. Сварка поддонов
8. Зона сборки вращающихся каркасов и поддоновБезопасный проход
9. Зона складирования пластин поддонов / Автоматическая подача
