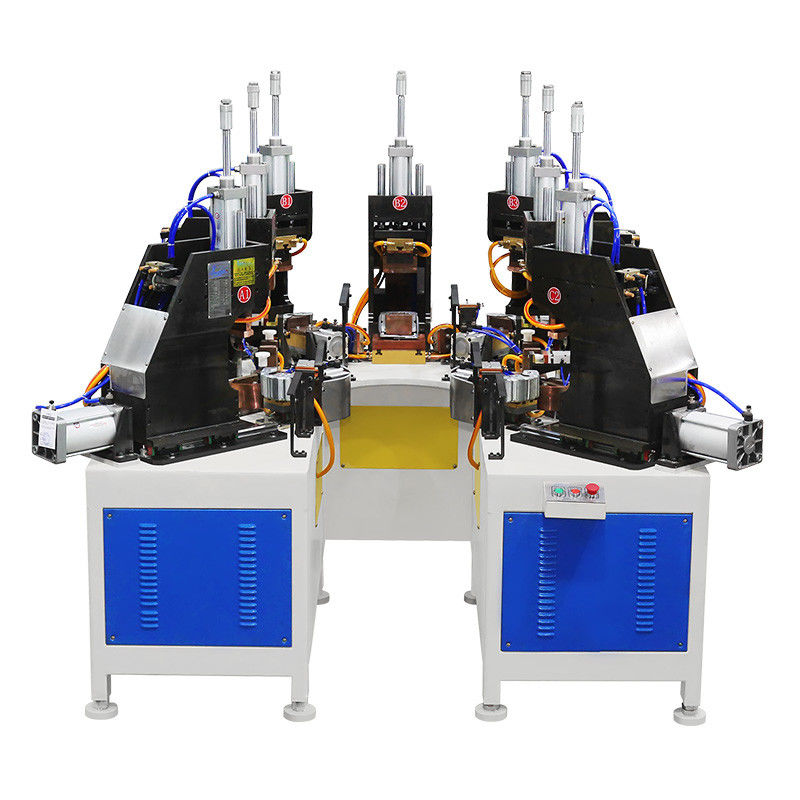

HWASHI Автоматически IBC клетки основной рамы сварочной машины с горизонтальной структурой
Описание машины HWASHI для автоматической сварки каркаса клетки IBC с горизонтальной структурой
HWASHI Автоматически IBC Клетка основной рамы сварочная машина с горизонтальной структурой используется для проколки и прокола в нижней части IBC клетки рамы.Рама машины обрабатывается как единое целое, с высокой точностью вставки, большой скоростью блокировки, стабильной и эффективной работой.
Машина управляется с помощью интерфейса между человеком и машиной + режима управления программированием PLC с высокой степенью автоматизации.
1В соответствии с различными конструкциями металлических клеток IBC, регулируемая блокирующая рука может сделать рабочий диапазон машины более широким.
2Гидравлическая и пневматическая конструкция блокирующей руки позволяет повысить эффективность машины.
3Конструкция крепежной руки позволяет автоматически вводить трубопровод.
4Использование гидравлической системы для блокировки сетки может сделать трубные фитинги прочно соединенными и предотвратить трещины металлической клетки.
5Металлическое устройство питания клетки может сделать автоматическое производство клетки более стабильным и эффективным.
Подробная информация о продукции
- Потребность в электроэнергии:Трехфазные четыре провода 380В±10%
- Эффективная высота хныкания:500-1200 мм
- Метод контроля:ПЛК
- Фактическая ширина сварки:1200 мм
- Действующая длина сварки:1200 мм
- Автоматическая скорость движения:200-500 мм/с Регулируемый
- Размер машины:3000х1880х1460
- Применение:Гидравлическое проколки и проколки
- Необходимый номер оператора:Один народ
- Что?Производственная мощность: 25-30 сек/комплект

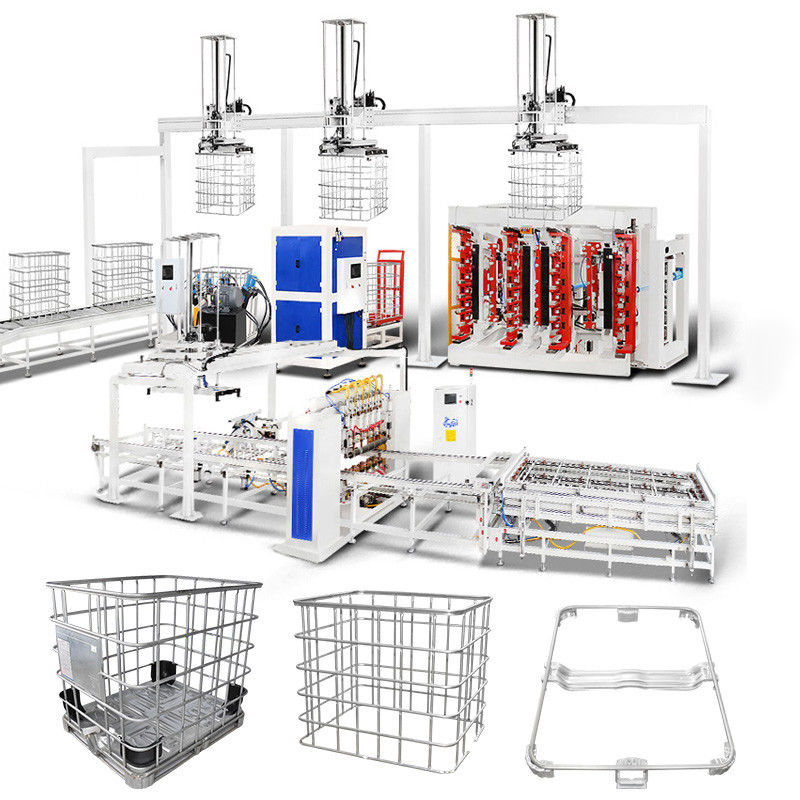

IBC Танк Клетка Рамка Производственная линия Машина
Эта автоматическая производственная линия в основном используется для изготовления клетки IBC рамы. она состоит из клетки рамы автоматической сварки, сетки разгрузки механической руки, сетки оборота структуры,Автоматическая машина для изгиба рамы, блокировочная машина, отверстия и ударные машины, автоматическая производственная линия движущейся механической рукой.Оператор только нужно сделать загрузку материала на рамку сварочной машиныТакже мы можем оборудовать линию с автоматической сварочной машиной для базовой рамы и автоматической разгрузочной механической рукой для базовой рамы.
Шестиголовая автоматическая сварочная машина с IBC-каркасом
Сварная мощность разработана с 4 наборами источника питания MF DC. Он может делать 6 мест сварки одновременно. Двойной слой фиксатор питатель. Когда один фиксатор под сваркой,другой светильник может быть загружен материалом. |
Плоская трубная сетка и твердое качество сварки
Сварная машина будет сварять трубку в плоский сетчатый тип. |
Вертикальная двойная станция IBC Frame Bending Machine
IBC клеточная рама двойной станции изгибающей машины обрабатывается в целом, чтобы обеспечить высокую точность изгиба, стабильную работу и высокую эффективность. |
Сгибать плоскую сетку в квадратную форму
Сгибающая машина согнут плоскую сетку в квадратную раму.
|
Машина для блокировки клетки IBC
IBC клеточная рамка блокирующая машина обрабатывается в целом, с высокой точностью вставки, большой скоростью к блокировке, стабильной и эффективной работой. |
Эффективность и качество блокировки
Замыкатель блокирует концы трубки с помощью гидравлической силы.
|
IBC Клетковая машина для пробивания и пробивания отверстий
Для создания отверстия на раме используется машина IBC для изготовления отверстий и ударения, поэтому полный каркас может быть закреплен на базовой раме. |
Эффективность и качество создания отверстий
С помощью гидравлической силы машина для пробивания отверстий и пробивания проходит полный процесс. |
Сварная машина IBC Cage Base Frame
Дизайн сварочной машины основной рамы использует горизонтальную структуру и 7 сварочных голов для завершения сварки основной рамы. Оператору необходимо только загрузить и разгрузить продукт.Машина будет делать сварку автоматически. |
Конечный продукт базовой рамы
Мы можем добавить автоматическое загрузка и разгрузка устройства для базовой рамы сварочной машины по вашему требованию. |
Технический параметрВСварная машина IBC Cage Base Frame
| Наименование продукта |
Линия производства каркасов IBC |
Стиль |
однорядный /двойной ряд |
| Максимальная ширина сварки |
1200 мм |
Максимальная длина сварки |
4250 мм |
| Бренд |
Хваши |
Цвет |
синий/желтый/по индивидуальности |
| Оборудование мощности |
350/400 кВА |
Место производства |
Провинция Чжэцзян, Китай |
| Напряжение |
3p 380В |
Материал |
Оцинкованные трубы |
| Прочность трубы |
1-2 мм |
Поручительная |
20% |
| Диаметр трубы |
14-20 мм |
Частота |
50Hz/60HZ |
| метод загрузки труб |
Ручная работа/2 |
Размер кабеля |
≥ 70 мм3 |
| работоспособность |
350-450 ((480-550) штук/8 часов |
Размер воздушной трубы |
G1 |
| спрос на рабочую силу |
2-3 работы |
Размер водопровода |
G1 1/4 |
Процесс запуска Из Автоматическая линия производства IBC Cage Frame:
Сварка каркаса гибка блокировка прокол разгрузка сварка основной каркасы нагрузка основной каркасы ручный винт для основной каркаса и внешней каркаса
