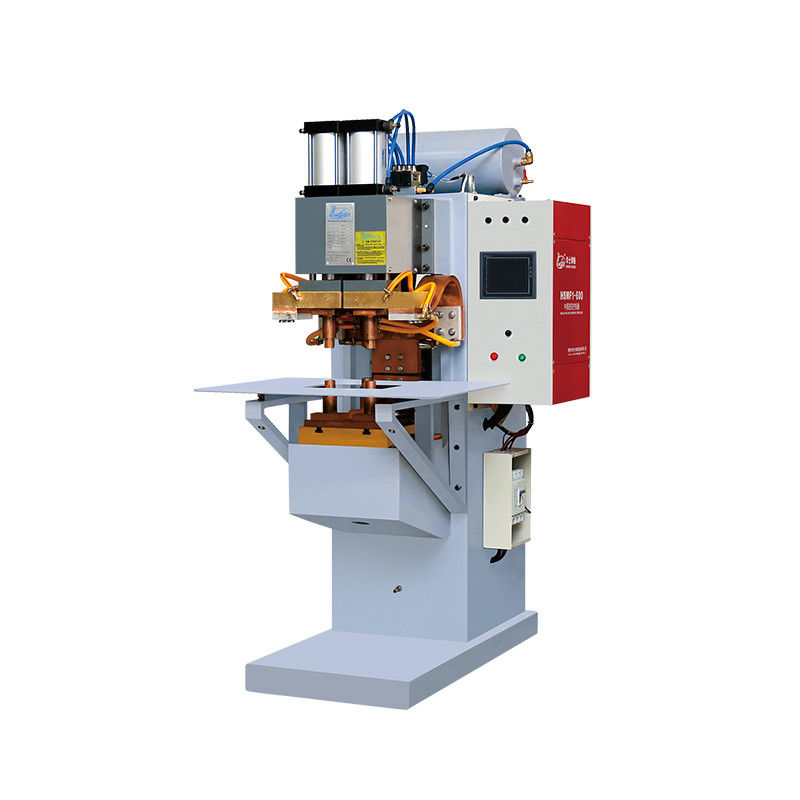

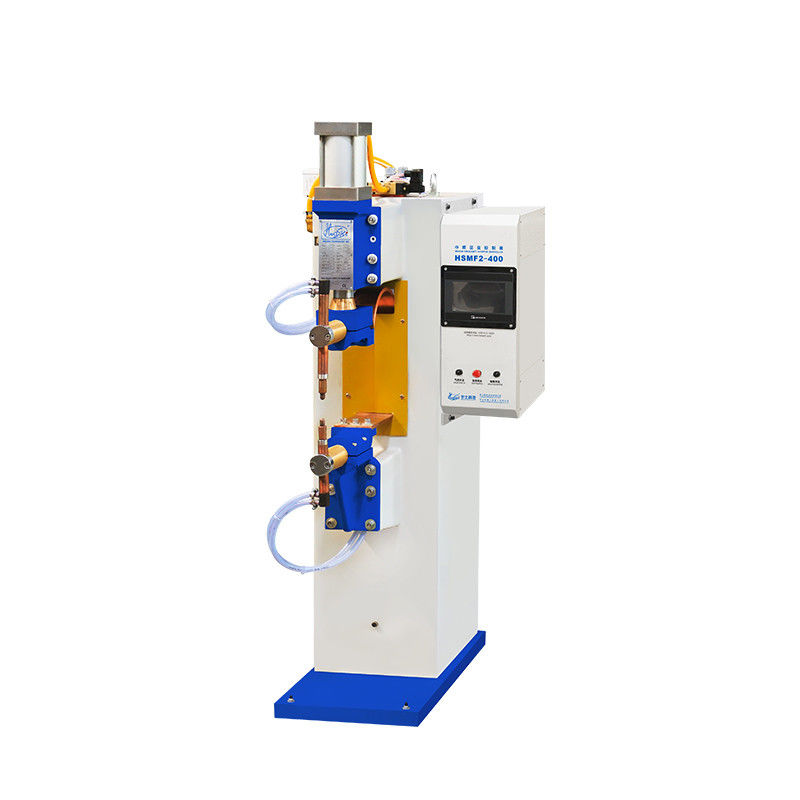

100 кВА ПЛК управляемый трехфазный среднечастотный постоянный точечный сварочный станок для контактного серебра и медного листа
ОПИСАНИЕ ПЛК-управляемой трехфазной среднечастотной точечной сварочной машины для контактного серебра и медного листа
Система управления сопротивлением постоянного тока среднечастотного инвертора: см. на следующем рисунке, трехфазный ток переменного тока был преобразован в постоянный.
1.Высокое качество, высокая эффективность.
пользовательская сеть была значительно уменьшена, входный ток постоянного тока, плавный,индуктанция равна нулю. Рабочая частота 1000Гц, точность управления временем 1МС
2Высокопрочная конструкция корпуса, хорошая жесткость, механизм прямого давления, линейные подшипники, используемые в руководящей конструкции, обеспечивают хорошую подвижность.
3.Принять высокоскоростные микропроцессоры, использовать интеллектуальный оптимальный метод расчета, ЖК-интерфейс, может сэкономить 101 набор номера схемы сварки.Есть функции переключателя отображения как на китайском, так и на английском языках, предоставляет внешний интерфейс вызова BCD, автоматически диагностирует системные неисправности и т.д.
4.Особенно подходит для сварки материалов с более высокой проводимостью (таких как алюминий, медь, серебро и т.д.) и гораздо более толстых деталей, широко используемых в автомобилестроении,Аэрокосмическая промышленность и другие продукты с высоким спросом.
Состав системы сварки средней частоты
Контроллер сварки, трансформатор и сварочная деталь.
Контроллер сварки включает в себя управляемый выпрямитель, часть хранения энергии, IGBT, силовое приводное устройство и центральное управление.
Интеллектуальная система управления сваркой
Интеллектуальный контроллер сенсорного экрана
Ввод и считывание параметров сварки.
Сырье, изготовленное по стандартам
Более толстая медная плита или медный пояс Для обеспечения стабильной проводимости при сварке
Изготовление электродов на заказ
Специализированные электроды, которые будут подходить для сварки материалов, таких как сталь,
алюминий, серебро, нержавеющая сталь и никелевая сталь.
Структура формы и метод сварки
Проектируйте правильную форму машины и форму в соответствии с продуктом сварки.
По сравнению с обычным контроллером переменного тока, контроллер MF имеет следующие преимущества
1Течение в вторичной сварной цепи является постоянным.
2Вес трансформатора значительно снижается, он легкий и удобный.
3. продлить срок службы электрода.
4- Способен сварять такие материалы, как алюминий, оцинкованная сталь и т.д.
5Меньше пятен.
6Увеличить контроль качества тока и сварки.
Спецификация
| Параметр/модель |
MF-50K |
MF-90K |
MF-150K |
MF-170K |
MF-250K |
MF-300K
|
| Номинальное напряжение |
3 фазы, ((AC), 380 или 415 или 480 В, 50/60 Гц. |
| Номинальная мощность |
50 кВА |
90 кВА |
150 кВА |
170 кВА |
250 кВА |
300 кВА |
| Номинальный рабочий цикл |
50% |
50% |
50% |
50% |
50% |
50% |
| Максимальный ток сварки |
18000А |
25000А |
32000А |
40000A |
60000A |
80000A |
| Электродный ход |
60 мм |
| Расстояние между руками сварки |
380 мм |
| Давление воздуха |
00,6 МПа |
| Поток охлаждающей воды |
16 л/мин |
25 л/мин |
35 л/мин |
45 л/мин |
Применение 100KVA PLC управляемой трехфазной средней частоты точечной сварки постоянного тока для контакта с серебром и медным листом
Продукты, такие как датчик, светодиод и его свинца, медная фольга и исчезнувшая проволока, реле, часы, емкостный слинец и свинец, медный проволока, спица сопротивления, индуктивность, батарея и стабилизатор, разъем,контактные серебряные и медные листы, сварные молнии с вольфрамом и молибденом и т.д.
