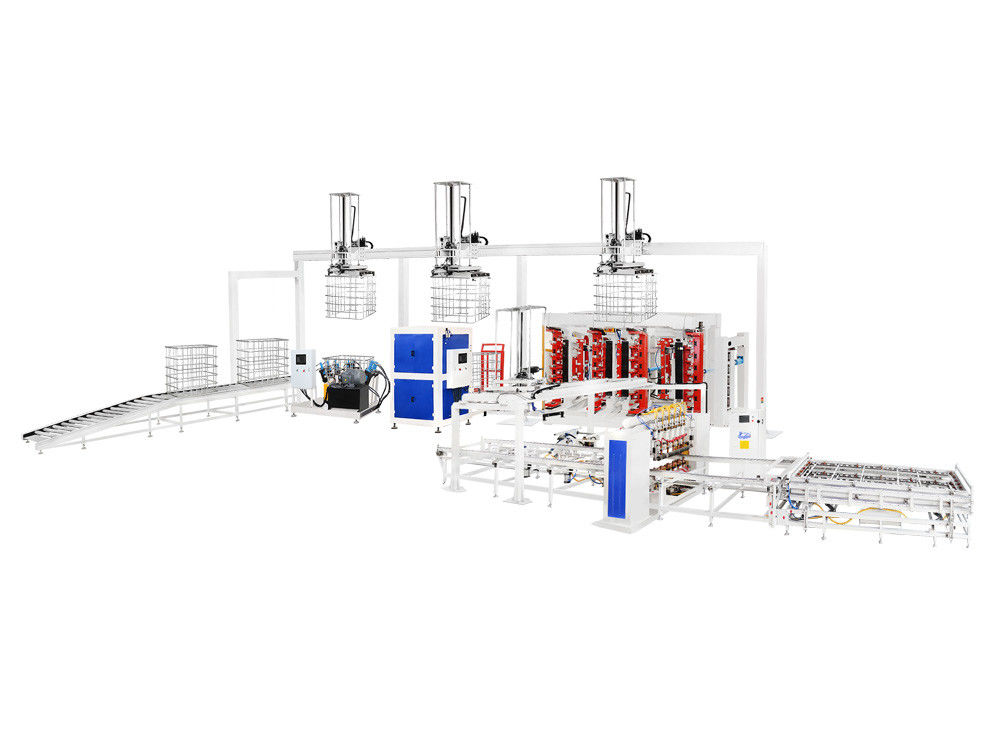

HWASHI 1000L IBC линия сварки клеток IBC
Производственная линия IBC специально разработана для автоматизированного изготовления 1000-литровых IBC клеточных рамок.включая автоматическую машину для изготовления труб, автоматическая сварочная машина для каркаса, машина для изгиба, машина для зажима, машина для пробивания, машина для автоматической сварки клапанов внутреннего резервуара IBC, машина для автоматического проверки утечек,и автоматизированная система палетного сборки.
Структура клетки IBC тщательно изготовлена из оцинкованных стальных труб, состоящих из двадцати круглых вертикальных балок диаметром восемнадцать миллиметров, пяти горизонтальных балок,одна горизонтальная P-образная полоскаПроизводственный процесс начинается с сварки труб в плоскую трубчатую сетку, которая впоследствии формируется в квадратную раму.и отверстия проколоты в нижней трубке для прикрепления к базовой рамеНа производственной линии может потребоваться от пяти до восьми операторов для выполнения всего процесса.
Операционная последовательность разворачивается так:
Обработка труб:
Обработка труб включает в себя сварку и резку труб на требуемую длину с помощью фрезерной машины.и прессование и изгиб базовых труб.
Машина для формования длинных труб Образец длинной трубной формовочной машины
Машина для формирования коротких труб Образец машины для формования коротких труб
Обработка клетки:
Стадия обработки клетки включает в себя сварку решетчатой рамы, изгиб, сцепление, прокол, разгрузку,
сварка фасада поддонов, разгрузка фасада поддонов, загрузка основной панели и ручное закрепление винтов для клетки и фасада поддонов.
Шестиголовая автоматическая сварочная машина с IBC-каркасом
Сварная мощность разработана с 4 наборами источника питания MF DC. Он может делать 6 мест сварки одновременно. Двойной слой фиксатор питатель. Когда один фиксатор под сваркой,другой светильник может быть загружен материалом. |
Плоская трубная сетка и твердое качество сварки
Сварная машина будет сварять трубку в плоский сетчатый тип. |

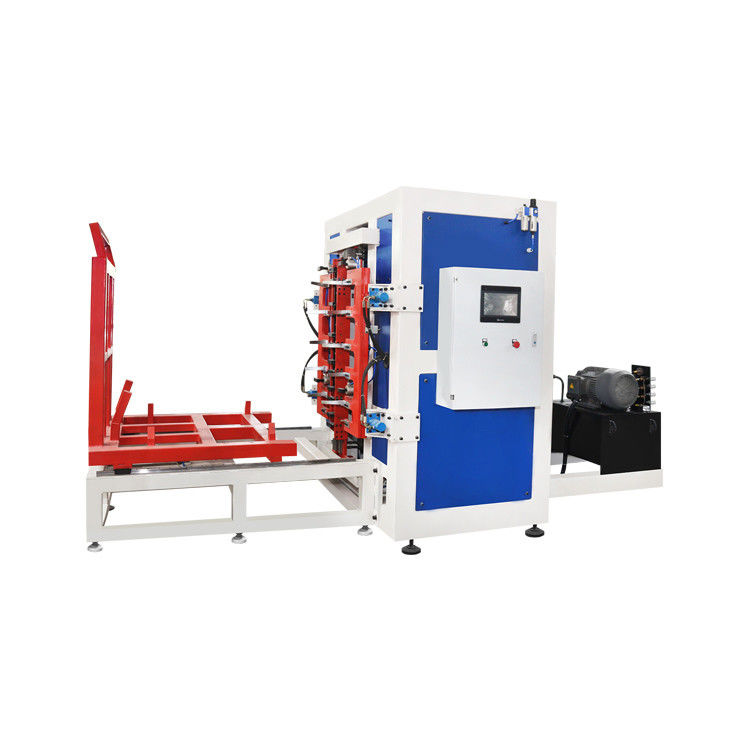

Вертикальная двойная станция IBC Frame Bending Machine
IBC клеточная рама двойной станции изгибающей машины обрабатывается в целом, чтобы обеспечить высокую точность изгиба, стабильную работу и высокую эффективность. |
Сгибать плоскую сетку в квадратную форму
Сгибающая машина согнут плоскую сетку в квадратную раму.
|

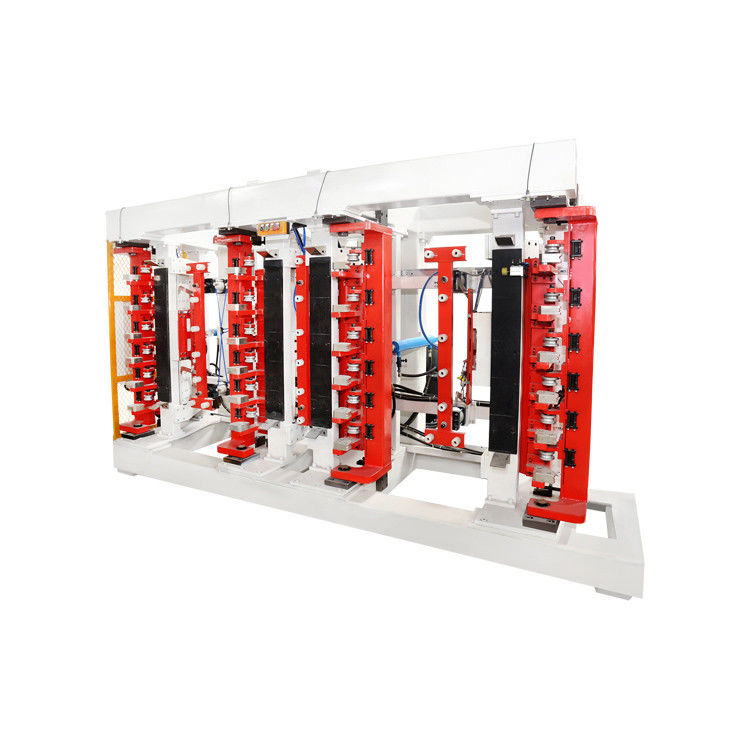

Машина для блокировки клетки IBC
IBC клеточная рамка блокирующая машина обрабатывается в целом, с высокой точностью вставки, большой скоростью к блокировке, стабильной и эффективной работой. |
Эффективность и качество блокировки
Замыкатель блокирует концы трубки с помощью гидравлической силы.
|
IBC Клетковая машина для пробивания и пробивания отверстий
Для создания отверстия на раме используется машина IBC для изготовления отверстий и ударения, поэтому полный каркас может быть закреплен на базовой раме. |
Эффективность и качество создания отверстий
С помощью гидравлической силы машина для пробивания отверстий и пробивания проходит полный процесс. |

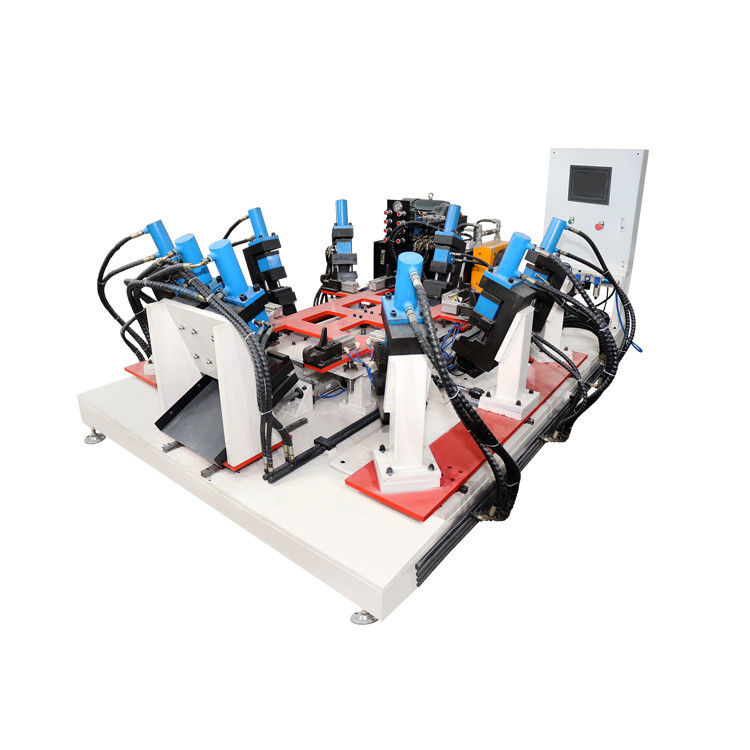

Сварная машина IBC Cage Base Frame
Дизайн сварочной машины основной рамы использует горизонтальную структуру и 7 сварочных голов для завершения сварки основной рамы. Оператору необходимо только загрузить и разгрузить продукт.Машина будет делать сварку автоматически. |
Конечный продукт базовой рамы
Мы можем добавить автоматическое загрузка и разгрузка устройства для базовой рамы сварочной машины по вашему требованию. |
Линия обнаружения IBC TOTE:
Перейдя к процессу обнаружения, сборка контейнера и клетки включает транспортировку контейнера, сварку клапана,
испытание на утечку, сборка контейнера с клеткой, ручная установка тягового стержня и окончательное складирование IBC-пакета.
Эффективность производственной линии колеблется от 50 до 125 секунд в клетке.
Машина IBC для проверки утечки резервуараМашина для испытания вибрации
Для индивидуального решения, соответствующего вашим конкретным потребностям, мы приглашаем вас предоставить чертежи продукции и требования к производственной мощности.Независимо от того, предпочитаете ли вы круглый трубный рамок или квадратный трубный рамокВ течение 24 часов мы подсчитаем точное количество машин, необходимых на основе вашей мощности и бюджетных ограничений.мы обязуемся предоставить подробное техническое решение продукта и котировку.
Наша уважаемая производственная линия получила мировое признание, с успешным экспортом в такие страны, как Индия, Россия, Турция, Бразилия, Чили и другие.Если вам нужна дополнительная информация или у вас есть конкретные вопросы, пожалуйста, не стесняйтесь обращаться к нашей команде, и мы будем рады помочь вам в достижении ваших производственных целей.
